不锈钢三通球阀原理

在某些试验台中，需要将工作介质的流向从一个管道快速切换另一管道，在这种情况下，就采用快速作用的三通球阀。

快速切换的必要性还存在于、在场压系统内，一个输出减压阀，对应于两组容器;低溢介质主管路的恒温系统等等。

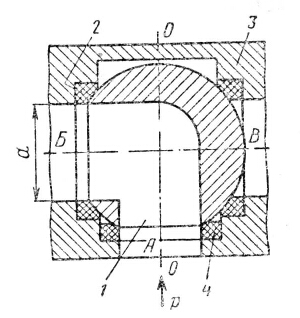

三通球阀的原理如图所示。具有互相垂直孔道的球体1可在密封阀座2, 3与4上自由转动。阀体有一个入口孔A与两个出口孔p和B，由于球体可依不同的方向绕不同的轴旋转，故球阀能实现不同的功能。在初始位置，介质通过球阀由孔A流向出口孔p，这时介质将球体压向阀座3,以保证完全关闭孔B。
如果球体垂直于图面的轴逆时针旋转90°,流体将流向孔B,若顺时针转90°，则孔A被关闭。球体在这个位置时的结构应设计成这样:使阀座4位于浮动套筒内，并受介质压力使它压紧球体。假如球体绕O-O轴旋转，则孔A将永远是入口孔道，而出口孔将时而开启、时而关闭，不断更替。在这种情况下，出口孔可增加至4个，球阀就能实现多通分配机构的功能，这时阀座4密封的必要性也就不存在了。
但是通常球阀是作成三通阀，用以可靠地切换两个管道中的液体或气体。这种带双齿条气传动装置的三通球阀如图所示。为了保证球体1对1阀杆2的安装精度，在结构上设计了一对带螺纹连接的套筒3，它用氟塑料一4的0形圈5及锁紧螺帽6和阀体4密封。球体在阀体中的安装精度用检验棒通过孔C进行，球体对阀杆在两个相对方向的游动觉不超过0.5毫米，靠浮动滑块7来保证。
