多功能数控三通球阀结构

三通球阀又名三通切换球阀、三通分流球阀、三通合流球阀，可分为L形和T形，L形三通球阀能使相互垂直的两个通道连接，用于介质流向的切换；T形三通球阀可以使三个通道相互连通或使其中的两个通道连通，用于介质分流、合流及流向切换。

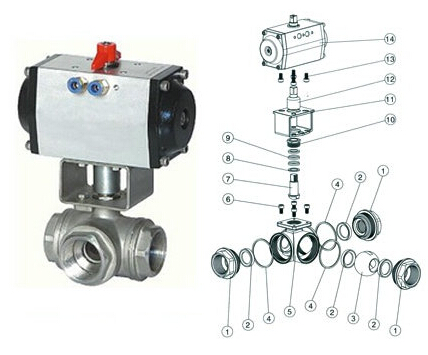

多功能数控三通球阀由SDzJ/BA隔爆型数控电动装置、Q44F 25新型三通球阀及连接部件组成。
(1)SDZJ／B—A隔爆型数控电动装置：由隔爆外壳、减速机 构、凸轮调节机掏、低速永碰电机、电气控制板等部件组成。
(2)Q44F 25新型三通球阀：由阀体、阀杆、球体及密封件 等部件组成。

(3)连接部件：由支架及连接件组成 。

主要参数
(1)SDZJ／B—A隔爆型数控电动装置
电机型号：90TDY4~输入电压：220 V．50 Hz；输出轴转矩：70N·m；输出转数：2r／min；防爆等级：dI BT3；环境温度：-20~50℃。
(2)Q44F-25新型三通球阀
通径： 50×50×50 mm；公称压力：2.5 MPa；开启力矩；
(20～30)N·m；连接方式 ：法兰连接；使用材料：阀体为铸钢 25.球体为锻钢25，阀杆为2Cr13 。
